信号完整性:多长的走线才是传输线

2010/03/20 09:39 于 于博士专栏

这和信号的传播速度有关,在FR4板材上铜线条中信号速度为6in/ns。简单的说,只要信号在走线上的往返时间大于信号的上升时间,PCB上的走线就应当做传输线来处理。

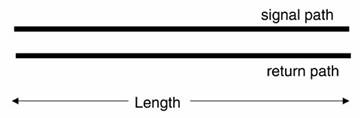

我们看信号在一段长走线上传播时会发生什么情况。假设有一段60英寸长的PCB走线,如图1所示,返回路径是PCB板内层靠近信号线的地平面,信号线和地平面间在远端开路。


图1

信号在这条走线上向前传播,传输到走线尽头需要10ns,返回到源端又需要10ns,则总的往返时间是20ns。如果把上面的信号往返路径看成普通的电流回路的话,返回路径上应该没有电流,因为在远端是开路的。但实际情况却不是这样,返回路径在信号上后最初的一段时间有电流。

在这段走线上加一个上升时间为1ns的信号,在最初的1ns时间,信号还线条上只走了6英寸,不知道远端是开路还是短路,那么信号感觉到的阻抗有多大,怎么确定?如果把信号往返路径看成普通的电流回路的话就会产生矛盾,所以,必须按传输线处理。

实际上,在信号线条和返回地平面间存在寄生电容,如图2所示。当信号向前传播过程中,A点处电压不断不变化,对于寄生电容来说,变化的电压意味着产生电流,方向如图中虚线所示。因此信号感受到的阻抗就是电容呈现出来的阻抗,寄生电容构成了电流回流的路径。信号在向前传播所经过的每一点都会感受到一个阻抗,这个阻抗是变化的电压施加到寄生电容上产生的,通常叫做传输线的瞬态阻抗。


图2

当信号到达远端,远端的电压升至信号的最终电压后,电压不再变化。虽然寄生电容还是存在,但是没有电压的变化,电容相当于开路,这对应的就是直流情况。

因此,这个信号路径短期的表现和长期的表现不一样,在起始一小段时间内,表现就是传输线。即使传输线远端开路,在信号跳变期间,传输线前段的性能也会像一个阻值有限的电阻。

(文章转摘自:于博士信号完整性研究网 )

I Love the World!

信号完整性于博士专栏硬件设计

信号完整性:特性阻抗

2010/03/20 09:33 于 于博士专栏

当信号在传输线上传播时,信号感受到的瞬态阻抗与单位长度电容和材料的介电常数有关,可表示为:
。如果PCB上线条的厚度和宽度不变,并且走线和返回平面间距离不变,那么信号感受到的瞬态阻抗就不变,传输线是均匀的。对于均匀传输线,恒定的瞬态阻抗说明了传输线的特性,称为特性阻抗。

如果PCB上线条的厚度增大或者宽度增加,单位长度电容增加,特性阻抗就变小。同样,走线和返回平面间距离减小,电容增大,特性阻抗也减小。

一个很重要的特性阻抗就是自由空间的特性阻抗,也叫自由空间的波阻抗,在EMC中非常重要。自由空间特性阻抗为

对于常见的FR4板材的PCB板上, 特性阻抗的典型结构如图所示。对于微带线,线宽W是介质厚度h的2倍。对于带状线,线条两侧介质总厚度b是线宽W的两倍。


图1

FR4板材的PCB板上, 特性阻抗传输线另一个特性是:

单位长度电容=3.3pF/in

单位长度电容=8.3nH/in


图2

了解这些特殊的特性阻抗,对于设计电路板有一定的参考意义,能让我们在制作电路前有个直觉的认识。

精确地特性阻抗计算需要用场求解器。推荐用Polar Instruments的SI9000软件,大名鼎鼎,绝对精品。

(文章转摘自:于博士信号完整性研究网 )

I Love the World!

信号完整性于博士专栏硬件设计

信号完整性研究:理解临界长度

2010/03/20 09:31 于 于博士专栏

很多人对于PCB上线条的临界长度这个概念非常模糊,甚至很多人根本不知道这个概念,如果你设计高速电路板却不知道这个概念,那可以肯定,最终做出的电路板很可能无法稳定工作,而你却一头雾水,无从下手调试。

临界长度在业界说法很混乱,有人说3英寸,有人说1英寸,我还听说过很多其他的说法,多数是因为对这个概念理解有误造成的。很多人说,奥,走线太长会引起信号反射,走线很短的话不会产生反射。这种说法是非常错误的,把好几个概念像搅浆糊一样混在一起。那么临界长度到底是什么,是多少,为什么要关注临界长度?

理解临界长度的最好方法就是从时间角度来分析。信号在pcb走线上传输需要一定的时间,普通FR4板材上传输时间约为每纳秒6英寸,当然表层走线和内层走线速度稍有差别。当走线上存在阻抗突变就会发生信号反射,这和走线长度无关。但是,如果走线很短,在源端信号还没上升到高电平时,反射信号就已经回到源端,那么发射信号就被淹没在上升沿中,信号波形没有太大的改变。走线如果很长,发射端信号已经到达高电平,反射信号才到达源端,那么反射信号就会叠加在高电平位置,从而造成干扰。那么走线长度就有一个临界值,大于这个值,返回信号叠加在高电平处,小于这个值反射信号被上升沿淹没。这个临界值就是临界长度,注意,这种定义非常不准确,因为只考虑了一次反射情况,这里只是为了理解概念需要,暂时这样说。

那么准确的定义是什么?实际中反射都是发生多次的,虽然第一次信号反射回到源端的时间小于信号上升沿时间,但是后面的多次反射还会叠加在高电平位置,对信号波形造成干扰。那么,临界长度的合理定义应该是:能把反射信号的干扰控制在可容忍的范围内的走线长度。这一长度上的信号往返时间要比信号上升时间小很多。试验中发现的经验数据为,当信号在pcb走线上的时延高于信号上升沿的20%时,信号会产生明显的振铃。对于上升时间为1ns的方波信号来说,pcb走线长度为0.2*6=1.2inch以上时,信号就会有严重的振铃。所以临界长度就是1.2inch,大约3cm。

你可能注意到了,又是信号上升时间!再一次强调,信号上升时间在高速设计中占有重要地位。
