在进行PCB布线时，经常会发生这样的情况：走线通过某一区域时，由于该区域布线空间有限，不得不使用更细的线条，通过这一区域后，线条再恢复原来的宽度。走线宽度变化会引起阻抗变化，因此发生反射，对信号产生影响。那么什么情况下可以忽略这一影响，又在什么情况下我们必须考虑它的影响？

有三个因素和这一影响有关：阻抗变化的大小、信号上升时间、窄线条上信号的时延。

首先讨论阻抗变化的大小。很多电路的设计要求反射噪声小于电压摆幅的5%（这和信号上的噪声预算有关），根据反射系数公式：

可以计算出阻抗大致的变化率要求为： 。你可能知道，电路板上阻抗的典型指标为+/-10%，根本原因就在这。
如果阻抗变化只发生一次，例如线宽从8mil变到6mil后，一直保持6mil宽度这种情况，要达到突变处信号反射噪声不超过电压摆幅的5%这一噪声预算要求，阻抗变化必须小于10%。这有时很难做到，以 FR4板材上微带线的情况为例，我们计算一下。如果线宽8mil，线条和参考平面之间的厚度为4mil，特性阻抗为46.5欧姆。线宽变化到6mil后特性阻抗变成54.2欧姆，阻抗变化率达到了20%。反射信号的幅度必然超标。至于对信号造成多大影响，还和信号上升时间和驱动端到反射点处信号的时延有关。但至少这是一个潜在的问题点。幸运的是这时可以通过阻抗匹配端接解决问题。

如果阻抗变化发生两次，例如线宽从8mil变到6mil后，拉出2cm后又变回8mil。那么在2cm长6mil宽线条的两个端点处都会发生反射，一次是阻抗变大，发生正反射，接着阻抗变小，发生负反射。如果两次反射间隔时间足够短，两次反射就有可能相互抵消，从而减小影响。假设传输信号为1V，第一次正反射有0.2V被反射，1.2V继续向前传输，第二次反射有 -0.2*1.2 = 0.24v被反射回。再假设6mil线长度极短，两次反射几乎同时发生，那么总的反射电压只有0.04V，小于5%这一噪声预算要求。因此，这种反射是否影响信号，有多大影响，和阻抗变化处的时延以及信号上升时间有关。研究及实验表明，只要阻抗变化处的时延小于信号上升时间的20%，反射信号就不会造成问题。如果信号上升时间为1ns，那么阻抗变化处的时延小于0.2ns对应1.2英寸，反射就不会产生问题。也就是说，对于本例情况，6mil宽走线的长度只要小于3cm就不会有问题。

当PCB走线线宽发生变化时，要根据实际情况仔细分析，是否造成影响。需要关注的参数由三个：阻抗变化有多大、信号上升时间是多少、线宽变化的颈状部分有多长。根据上面的方法大致估算一下，适当留出一定的余量。如果可能的话，尽量让减小颈状部分长度。

需要指出的是，实际的PCB加工中，参数不可能像理论中那样精确，理论能对我们的设计提供指导，但不能照搬照抄，不能教条，毕竟这是一门实践的科学。估算出的值要根据实际情况做适当的修订，再应用到设计中。如果感觉经验不足，那就先保守点，然后在根据制造成本适当调整。

文章欢迎转载，转载请注明出处：于博士信号完整性研究网

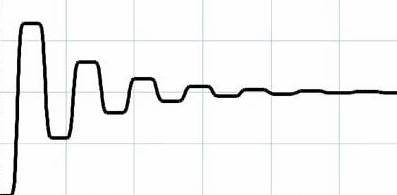

信号的反射可能会引起振铃现象，一个典型的信号振铃如图1所示。

图1

那么信号振铃是怎么产生的呢？
前面讲过，如果信号传输过程中感受到阻抗的变化，就会发生信号的反射。这个信号可能是驱动端发出的信号，也可能是远端反射回来的反射信号。根据反射系数的公式，当信号感受到阻抗变小，就会发生负反射，反射的负电压会使信号产生下冲。信号在驱动端和远端负载之间多次反射，其结果就是信号振铃。大多数芯片的输出阻抗都很低，如果输出阻抗小于PCB走线的特性阻抗，那么在没有源端端接的情况下，必然产生信号振铃。
信号振铃的过程可以用反弹图来直观的解释。假设驱动端的输出阻抗是10欧姆，PCB走线的特性阻抗为50欧姆（可以通过改变PCB走线宽度，PCB走线和内层参考平面间介质厚度来调整），为了分析方便，假设远端开路，即远端阻抗无穷大。驱动端传输3.3V电压信号。我们跟着信号在这条传输线中跑一次，看看到底发生了什么？为分析方便，忽略传输线寄生电容和寄生电感的影响，只考虑阻性负载。图2为反射示意图。
第1次反射：信号从芯片内部发出，经过10欧姆输出阻抗和50欧姆PCB特性阻抗的分压，实际加到PCB走线上的信号为A点电压3.3*50/(10+50)=2.75V。传输到远端B点，由于B点开路，阻抗无穷大，反射系数为1，即信号全部反射，反射信号也是2.75V。此时B点测量电压是2.75+2.75=5.5V。
第2次反射：2.75V反射电压回到A点，阻抗由50欧姆变为10欧姆，发生负反射，A点反射电压为-1.83V，该电压到达B点，再次发生反射，反射电压-1.83V。此时B点测量电压为5.5-1.83-1.83=1.84V。
第3次反射：从B点反射回的-1.83V电压到达A点，再次发生负反射，反射电压为1.22V。该电压到达B点再次发生正反射，反射电压1.22V。此时B点测量电压为1.84+1.22+1.22=4.28V。
第4次反射：。。。 。。。 。。。第5次反射：。。。 。。。 。。。
如此循环，反射电压在A点和B点之间来回反弹，而引起B点电压不稳定。观察B点电压：5.5V->1.84V->4.28V->……，可见B点电压会有上下波动，这就是信号振铃。

图2

信号振铃根本原因是负反射引起的，其罪魁祸首仍然是阻抗变化，又是阻抗！在研究信号完整性问题时，一定时时注意阻抗问题。
负载端信号振铃会严重干扰信号的接受，产生逻辑错误，必须减小或消除，因此对于长的传输线必须进行阻抗匹配端接。

（文章转摘自：于博士信号完整性研究网 ）

信号沿传输线向前传播时，每时每刻都会感受到一个瞬态阻抗，这个阻抗可能是传输线本身的，也可能是中途或末端其他元件的。对于信号来说，它不会区分到底是什么，信号所感受到的只有阻抗。如果信号感受到的阻抗是恒定的，那么他就会正常向前传播，只要感受到的阻抗发生变化，不论是什么引起的（可能是中途遇到的电阻，电容，电感，过孔，PCB转角，接插件），信号都会发生反射。

那么有多少被反射回传输线的起点？衡量信号反射量的重要指标是反射系数，表示反射电压和原传输信号电压的比值。反射系数定义为：
。其中： 为变化前的阻抗， 为变化后的阻抗。假设PCB线条的特性阻抗为50欧姆，传输过程中遇到一个100欧姆的贴片电阻，暂时不考虑寄生电容电感的影响，把电阻看成理想的纯电阻，那么反射系数为：，信号有1/3被反射回源端。如果传输信号的电压是3.3V电压，反射电压就是1.1V。

纯电阻性负载的反射是研究反射现象的基础，阻性负载的变化无非是以下四种情况：阻抗增加有限值、减小有限值、开路（阻抗变为无穷大）、短路（阻抗突然变为0）。

阻抗增加有限值：

反射电压上面的例子已经计算过了。这时，信号反射点处就会有两个电压成分，一部分是从源端传来的3.3V电压，另一部分是在反射电压1.1V，那么反射点处的电压为二者之和，即4.4V。

阻抗减小有限值：

仍按上面的例子，PCB线条的特性阻抗为50欧姆，如果遇到的电阻是30欧姆，则反射系数为 ，反射系数为负值，说明反射电压为负电压，值为
。此时反射点电压为3.3V+（-0.825V）=2.475V。

开路：

开路相当于阻抗无穷大，反射系数按公式计算为1。即反射电压3.3V。反射点处电压为6.6V。可见，在这种极端情况下，反射点处电压翻倍了。

短路：

短路时阻抗为0，电压一定为0。按公式计算反射系数为-1，说明反射电压为-3.3V，因此反射点电压为0。

计算非常简单，重要的是必须知道，由于反射现象的存在，信号传播路径中阻抗发生变化的点，其电压不再是原来传输的电压。这种反射电压会改变信号的波形，从而可能会引起信号完整性问题。这种感性的认识对研究信号完整性及设计电路板非常重要，必须在头脑中建立起这个概念。
